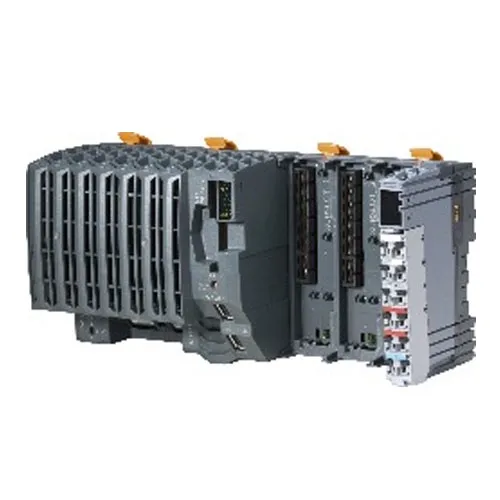

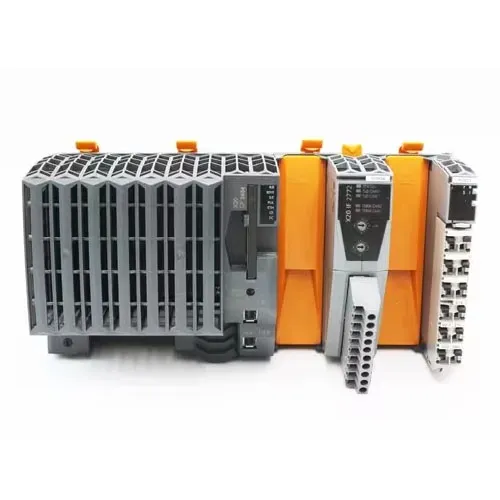

Procesor sterownika PLC B&R X20CP3484 X20 Celeron

Model:
X20CP3484
Brand:
B&R
Type:
Standardowy przemysłowy sterownik PLC systemu X20
Warranty:
100% nowy oryginał
Shipping:
Szybka wysyłka globalna za pośrednictwem FedEx i DHL Express

Dane techniczneKrótki opisInterfejsy1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkModuł systemowyProcesorInformacje ogólneKod identyfikacyjny B&R0x23A6ChłodzenieBez wentylatoraWskaźniki stanuFunkcja procesora, przegrzanie, Ethernet, POWERLINK, CompactFlash, akumulatorDi......

Wyślij zapytanie

Opis produktu

Krótki opis

Interfejsy	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Moduł systemowy	Procesor

Informacje ogólne

Kod identyfikacyjny B&R	0x23A6
Chłodzenie	Bez wentylatora
Wskaźniki stanu	Funkcja procesora, przegrzanie, Ethernet, POWERLINK, CompactFlash, akumulator
Diagnostyka
Bateria	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Funkcja procesora	Tak, za pomocą wskaźnika stanu LED
Kompaktowy Flash	Tak, za pomocą wskaźnika stanu LED
Ethernetu	Tak, za pomocą wskaźnika stanu LED
POWERLINK	Tak, za pomocą wskaźnika stanu LED
Nadmierna temperatura	Tak, za pomocą wskaźnika stanu LED
Diagnostyka - Wentylator	-
Wsparcie
Wsparcie ACOPOS	Tak
Obsługa komponentów wizualnych	Tak
Pobór mocy bez karty pamięci, modułu interfejsu i USB	10,5 W
Wewnętrzny pobór mocy X2X Link i zasilacza I/O
Autobus	1,42 W
Wewnętrzne wejścia/wyjścia	0,6 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Izolacja elektryczna
JEŚLI1 - JEŻELI2	Tak
JEŚLI1 - JEŻELI3	Tak
JEŚLI1 - JEŻELI4	NIE
JEŚLI1 - JEŻELI5	NIE
JEŚLI1 - JEŻELI6	Tak
JEŻELI2 - JEŻELI4	Tak
JEŻELI2 - JEŻELI5	Tak
JEŚLI3 - JEŻELI4	Tak
JEŻELI3 - JEŻELI5	Tak
JEŻELI4 - JEŻELI5	NIE
JEŻELI4 - JEŻELI6	Tak
JEŚLI5 - JEŻELI6	Tak
PLC - IF1	NIE
PLC - IF2	Tak
PLC - IF3	Tak
PLC - IF4	NIE
PLC - IF5	NIE
PLC - IF6	Tak
Certyfikaty
CE	Tak
UKCA	Tak
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja użytkownika X20) FTZÚ 09 ATEX 0083X
ul	cULus E115267 Przemysłowe urządzenia sterujące
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych miejsc Klasa I, Dział 2, Grupy ABCD, T5
DNV	Temperatura:B(0 do 55°C) Wilgotność:B(do 100%) Wibracja:B(4 g) EMC:B(mostek i otwarty pokład)
CCS	Tak
LR	ENV1
KR	Tak
ABS	Tak
BV	EC33B Temperatura: 5 - 55°C Wibracje: 4 g EMC: Most i otwarty pokład
KC	Tak

Zasilacz procesora i X2X Link

Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy	Maks. 2,2 A
Bezpiecznik	Zintegrowany, nie podlega wymianie
Zabezpieczenie przed odwrotną polaryzacją	Tak

Wyjście zasilania X2X Link

Nominalna moc wyjściowa	7 W
Połączenie równoległe	Tak
Redundantna obsługa	Tak

Zasilanie wejść/wyjść

Napięcie wejściowe	24 V DC -15% / +20%
Bezpiecznik	Wymagany bezpiecznik liniowy: Max. 10 A, zwłoczny

Zasilanie wejść/wyjść

Nominalne napięcie wyjściowe	24 V prądu stałego
Dopuszczalne obciążenie styku	10 A

Zasilanie - Informacje ogólne

Wskaźniki stanu	Przeciążenie, stan pracy, stan modułu, transmisja danych RS232
Diagnostyka
Transmisja danych RS232	Tak, za pomocą wskaźnika stanu LED
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Przeciążać	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Izolacja elektryczna
Zasilanie wejść/wyjść - zasilanie wejść/wyjść	NIE
Zasilanie CPU/X2X Link - Zasilanie CPU/X2X Link	Tak

Kontroler

Gniazdo CompactFlash	1
Zegar czasu rzeczywistego	Nieulotna, rozdzielczość 1 s, dokładność od -20 do 20 ppm w temperaturze 25°C
FPU	Tak
Edytor
Typ	Celeron 266 (kompatybilny)
Pamięć podręczna L2	-
Pamięć podręczna L1 dla danych i kodu programu	2x 16kB
Zintegrowany procesor we/wy	Przetwarza punkty danych we/wy w tle
Modułowe gniazda interfejsu	3
Zmienne remanentne	Maks. 64 kB
Najkrótszy czas cyklu zajęć	800 µs
Typowy czas cyklu instrukcji	0,007 µs
Buforowanie danych
Monitorowanie baterii	Tak
Bateria litowa	Co najmniej 3 lata
Standardowa pamięć
BARAN	32MB SDRAMU
RAM użytkownika	1 MB pamięci SRAM

Interfejsy

Interfejs IF1
Typ	RS232
Wariant	Podłączenie poprzez 12-pinową listwę zaciskową TB12
Szybkość transferu	Maks. 115,2 kbit/s
Interfejs IF2
Typ	Ethernetu
Wariant	Ekranowany RJ45
Długość linii	Maks. 100 m pomiędzy 2 stacjami (długość odcinka)
Szybkość transferu	10/100 Mbit/s
Interfejs IF3
Magistrala polowa	POWERLINK V1/V2
Typ	100BASE-T (ANSI/IEEE 802.3)
Wariant	Ekranowany RJ45
Długość linii	Maks. 100 m pomiędzy 2 stacjami (długość odcinka)
Szybkość transferu	100 Mbit/s
Interfejs IF4
Typ	USB 1.1
Wariant	Typ A
Maks. prąd wyjściowy	0,5 A
Interfejs IF5
Typ	USB 1.1
Wariant	Typ A
Maks. prąd wyjściowy	0,5 A
Interfejs IF6
Typ	Mistrz łącza X2X
Ilość	1

Warunki pracy

Orientacja montażowa
Poziomy	Tak
Pionowy	Tak
Wysokość instalacji nad poziomem morza
0 do 2000 m	Bez ograniczeń
>2000 m	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529	IP20

Warunki otoczenia

Temperatura
Działanie
Pozioma orientacja montażu	0 do 55°C
Pionowa orientacja montażu	0 do 50°C
Obniżanie wartości znamionowych	-
Składowanie	-25 do 70°C
Transport	-25 do 70°C
Wilgotność względna
Działanie	5 do 95%, bez kondensacji
Składowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów pamięć aplikacyjną (CompactFlash) osobno Bateria zapasowa zawarta w dostawie Osłona końcowa X20 (prawa) zawarta w dostawie 12-pinowa listwa zaciskowa X20 zawarta w zestawie Zaślepki gniazd modułów interfejsu wchodzą w zakres dostawy
Wymiary
Szerokość	200 mm
Wysokość	99 mm
Głębokość	85 mm

Numer materiału:

X20CP3484

Opis:

Wydajność Intel Celeron 266 z dodatkowym procesorem I/O
Wbudowane Ethernet, POWERLINK i USB
3 gniazda do modułowej rozbudowy interfejsu
CompactFlash jako wymienna pamięć aplikacji
Bez wentylatora
Niezwykle kompaktowy

X20CP3484 to najmniejszy procesor oparty na Celeronie dla systemu X20. Jednak najkrótszy czas cyklu wynoszący 800 µs nadal pokazuje jego moc. Podstawowe cechy są takie same jak w przypadku większych typów.

Na płycie znajdują się Ethernet i USB. Dodatkowo procesor posiada złącze POWERLINK umożliwiające komunikację w czasie rzeczywistym. Istnieją również trzy wielofunkcyjne gniazda na dodatkowe moduły interfejsu.

Modele procesorów X20CP3484 i X20CP3484-1 różnią się jedynie rozmiarem pamięci SDRAM.
