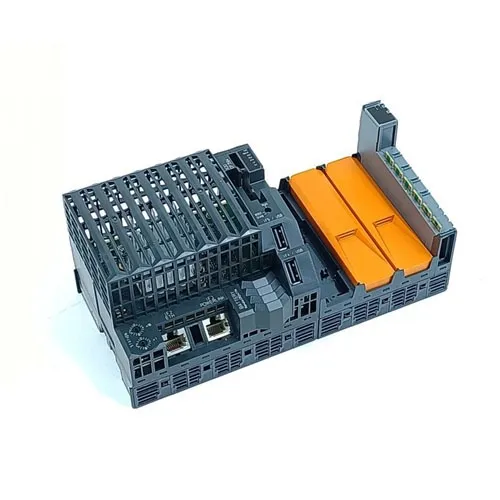

B&R X20CP3584 X20 Systemowy 3-gniazdowy sterownik PLC Atom

Model:
X20CP3584
Brand:
B&R
Type:
Wysokowydajny przemysłowy sterownik PLC X20
Warranty:
100% nowy oryginał
Shipping:
Szybka wysyłka globalna za pośrednictwem FedEx i DHL Express

Krótki opisInterfejsy1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkModuł systemowyKontrolerInformacje ogólneKod identyfikacyjny B&R0xC3ADChłodzenieBez wentylatoraWskaźniki stanuFunkcja procesora, Ethernet, POWERLINK, CompactFlash, bateriaDiagnostykaBateriaTak, za pomo......

Wyślij zapytanie

Opis produktu

Krótki opis

Interfejsy	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Moduł systemowy	Kontroler

Informacje ogólne

Kod identyfikacyjny B&R	0xC3AD
Chłodzenie	Bez wentylatora
Wskaźniki stanu	Funkcja procesora, Ethernet, POWERLINK, CompactFlash, bateria
Diagnostyka
Bateria	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Funkcja procesora	Tak, za pomocą wskaźnika stanu LED
Kompaktowy Flash	Tak, za pomocą wskaźnika stanu LED
Ethernetu	Tak, za pomocą wskaźnika stanu LED
POWERLINK	Tak, za pomocą wskaźnika stanu LED
Temperatura	Tak, za pomocą rejestru oprogramowania
Wsparcie
Redundancja kontrolera	Tak
Obsługa danych o kondycji pamięci masowej	Tak
Wsparcie ACOPOS	Tak
Obsługa komponentów wizualnych	Tak
Pobór mocy bez modułu interfejsu i USB	8,6 W
Pobór mocy dla zasilacza X2X Link	1,42 W
Zużycie energii
Wewnętrzne wejścia/wyjścia	0,6 W
Dodatkowe straty mocy powodowane przez elementy wykonawcze (rezystancyjne) [W]	-
Certyfikaty
CE	Tak
UKCA	Tak
CRA (ustawa o odporności cybernetycznej)	Ocena w toku
ATEX	Strefa 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (patrz instrukcja użytkownika X20) FTZÚ 09 ATEX 0083X
ul	cULus E115267 Przemysłowe urządzenia sterujące
HazLoc	cCSAus 244665 Sprzęt do kontroli procesu dla niebezpiecznych miejsc Klasa I, Dział 2, Grupy ABCD, T5
DNV	Temperatura:B(0 do 55°C) Wilgotność:B(do 100%) Wibracja:B(4 g) EMC:B(mostek i otwarty pokład)
CCS	Tak
LR	ENV1
KR	Tak
ABS	Tak
BV	EC33B Temperatura: 5 - 55°C Wibracje: 4 g EMC: Most i otwarty pokład
KC	Tak

Zasilacz procesora i X2X Link

Napięcie wejściowe	24 V DC -15% / +20%
Prąd wejściowy	Maks. 1,5 A
Bezpiecznik	Zintegrowany, nie podlega wymianie
Zabezpieczenie przed odwrotną polaryzacją	Tak

Wyjście zasilania X2X Link

Nominalna moc wyjściowa	7 W
Połączenie równoległe	Tak
Redundantna obsługa	Tak

Zasilanie wejść/wyjść

Napięcie wejściowe	24 V DC -15% / +20%
Bezpiecznik	Wymagany bezpiecznik liniowy: Max. 10 A, zwłoczny

Zasilanie wejść/wyjść

Nominalne napięcie wyjściowe	24 V prądu stałego
Dopuszczalne obciążenie styku	10 A

Zasilanie - Informacje ogólne

Wskaźniki stanu	Przeciążenie, stan pracy, stan modułu, transmisja danych RS232
Diagnostyka
Transmisja danych RS232	Tak, za pomocą wskaźnika stanu LED
Uruchomienie/błąd modułu	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Przeciążać	Tak, za pomocą wskaźnika stanu LED i oprogramowania
Izolacja elektryczna
Zasilanie wejść/wyjść - zasilanie wejść/wyjść	NIE
Zasilanie CPU/X2X Link - Zasilanie CPU/X2X Link	Tak

Kontroler

Gniazdo CompactFlash	1
Zegar czasu rzeczywistego	Nieulotna, rozdzielczość 1 s, dokładność od -10 do 10 ppm w temperaturze 25°C
FPU	Tak
Edytor
Typ	Atom E620T
Częstotliwość zegara	0,6 GHz
Pamięć podręczna L1
Kod danych	24 kB
Kod programu	32 kB
Pamięć podręczna L2	512 kB
Zintegrowany procesor we/wy	Przetwarza punkty danych we/wy w tle
Modułowe gniazda interfejsu	3
Zmienne remanentne	Maks. 256 kB
Najkrótszy czas cyklu zajęć	400 µs
Typowy czas cyklu instrukcji	0,0075 µs
Buforowanie danych
Monitorowanie baterii	Tak
Bateria litowa	Min. 2 lata w temperaturze otoczenia 23°C
Standardowa pamięć
BARAN	256MB pamięci DDR2 SDRAM
RAM użytkownika	1 MB pamięci SRAM

Interfejsy

Interfejs IF1
Sygnał	RS232
Wariant	Podłączenie poprzez 12-pinową listwę zaciskową X20TB12
Maks. dystans	900 m
Szybkość transferu	Maks. 115,2 kbit/s
Interfejs IF2
Sygnał	Ethernetu
Wariant	1x RJ45 ekranowany
Długość linii	Maks. 100 m pomiędzy 2 stacjami (długość odcinka)
Szybkość transferu	10/100/1000 Mbit/s
Przenosić
Warstwa fizyczna	10BASE-T/100BASE-TX/1000BASE-T
Półdupleks	Tak
Pełny dupleks	Tak
Autonegocjacja	Tak
Automatyczne MDI/MDIX	Tak
Interfejs IF3
Magistrala polowa	POWERLINK (V1/V2) węzeł zarządzający lub kontrolowany
Typ	Typ 4
Wariant	1x RJ45 ekranowany
Długość linii	Maks. 100 m pomiędzy 2 stacjami (długość odcinka)
Szybkość transferu	100 Mbit/s
Przenosić
Warstwa fizyczna	100BASE-TX
Półdupleks	Tak
Pełny dupleks	Tryb POWERLINK: Nie / tryb Ethernet: Tak
Autonegocjacja	Tak
Automatyczne MDI/MDIX	Tak
Interfejs IF4
Typ	USB 1.1/2.0
Wariant	Typ A
Maks. prąd wyjściowy	0,5 A
Interfejs IF5
Typ	USB 1.1/2.0
Wariant	Typ A
Maks. prąd wyjściowy	0,5 A
Interfejs IF6
Magistrala polowa	Mistrz łącza X2X

Właściwości elektryczne

Izolacja elektryczna	Ethernet (IF2), POWERLINK (IF3) i X2X (IF6) izolowane od siebie, od innych interfejsów i od sterownika PLC

Warunki pracy

Orientacja montażowa
Poziomy	Tak
Pionowy	Tak
Wysokość instalacji nad poziomem morza
0 do 2000 m	Bez ograniczeń
>2000 m	Obniżenie temperatury otoczenia o 0,5°C na 100 m
Stopień ochrony zgodnie z EN 60529	IP20

Warunki otoczenia

Temperatura
Działanie
Pozioma orientacja montażu	-25 do 60°C
Pionowa orientacja montażu	-25 do 50°C
Obniżanie wartości znamionowych	Patrz rozdział „Obniżenie wartości znamionowych”.
Składowanie	-40 do 85°C
Transport	-40 do 85°C
Wilgotność względna
Działanie	5 do 95%, bez kondensacji
Składowanie	5 do 95%, bez kondensacji
Transport	5 do 95%, bez kondensacji

Właściwości mechaniczne

Notatka	Zamów pamięć aplikacyjną (CompactFlash) osobno Bateria zapasowa zawarta w dostawie Osłona końcowa X20 (prawa) zawarta w dostawie 12-pinowa listwa zaciskowa X20 zawarta w zestawie Zaślepki gniazd modułów interfejsu wchodzą w zakres dostawy
Wymiary
Szerokość	200 mm
Wysokość	99 mm
Głębokość	85 mm
Waga	470 gr

Numer materiału:

X20CP3584

Opis:

Procesor Intel Atom 600 MHz z dodatkowym procesorem I/O
Wbudowany Ethernet, POWERLINK z łańcuchem odpowiedzi na odpytywanie i USB
3 gniazda do modułowej rozbudowy interfejsu
CompactFlash jako wymienna pamięć aplikacji
256MB pamięci DDR2-SDRAM
Możliwa redundancja sterownika
Bez wentylatora

Kontroler X20CP3585 oparty jest na procesorze Atom o taktowaniu taktowanym0,6 GHzi wyposażony w256MBSDRAM DDR2.

USB, Ethernet, POWERLINK i wymienna karta CompactFlash są dostępne w standardzie. Interfejs Gigabit Ethernet jest standardową funkcją. Aby zapewnić jeszcze większą wydajność sieci w czasie rzeczywistym, wbudowany interfejs POWERLINK obsługuje tryb łączenia odpowiedzi na ankiety (PRC).

Kontroler wyposażony jest w 3 gniazda dostępne dla modułów komunikacyjnych X20. Za pomocą modułów komunikacyjnych można łatwo zintegrować różne systemy magistralowe i sieciowe z systemem X20
